Brandschutztechnische Ertüchtigung · Trapezblech-Dachkonstruktionen

Brandschutz für
Trapezblechdächer

Wenn Trapezblech-Dachkonstruktionen den geforderten Feuerwiderstand nicht erreichen oder nicht nachweisbar sind.

Mineralischer Brandschutzputz im Spritzverfahren – direkt auf die Trapezkonstruktion, ohne Abhangdecke.

KlasseF30KlasseF60KlasseF90

Antwort i. d. R. innerhalb 48 h · kostenfrei & unverbindlich

F30 bis F90 und höher

Mineralisch · nichtbrennbar (A1)

Ohne Abhangdecke

Bundesweit seit 1991

Das Problem

Warum Trapezblechdächer brandschutztechnisch ertüchtigt werden müssen

Trapezbleche sind dünnwandig. Im Brandfall erwärmt sich der Stahlquerschnitt sehr schnell und verliert früh an Tragfähigkeit – der geforderte Feuerwiderstand wird ohne Schutzschicht häufig nicht erreicht.

Bei Nutzungsänderungen von Hallen, erhöhten Anforderungen oder fehlenden Nachweisen im Bestand muss die Dachkonstruktion nachträglich ertüchtigt werden – möglichst ohne die Halle stillzulegen.

Brandschutznachweis für die Bestands-Dachkonstruktion fehlt

Dünnwandiges Stahlblech erwärmt sich im Brandfall sehr schnell

Feuerwiderstand F30, F60 oder F90 wird nicht erreicht

Nutzungsänderung der Halle erzwingt neue Anforderungen

Offene Trapezsicken bilden Hohlräume in der Konstruktion

Abhangdecken kollidieren in Hallen mit Technik und Wirtschaftlichkeit

Die eigentliche Herausforderung

Die Trapezblechkonstruktion soll bleiben – und trotzdem eine definierte Feuerwiderstandsdauer erreichen. Abgehängte Brandschutzbekleidungen sind in Hallen aufwendig, kollidieren mit Technik und Sprinklern und sind über große Flächen selten wirtschaftlich.

Die Lösung

Brandschutzertüchtigung von Trapezblechdächern mit mineralischem Brandschutzputz

Die Ertüchtigung erfolgt direkt an der Konstruktion: Die Hohlräume der Trapezsicken werden verfüllt, anschließend wird der mineralische Brandschutzputz im Spritzverfahren aufgetragen.

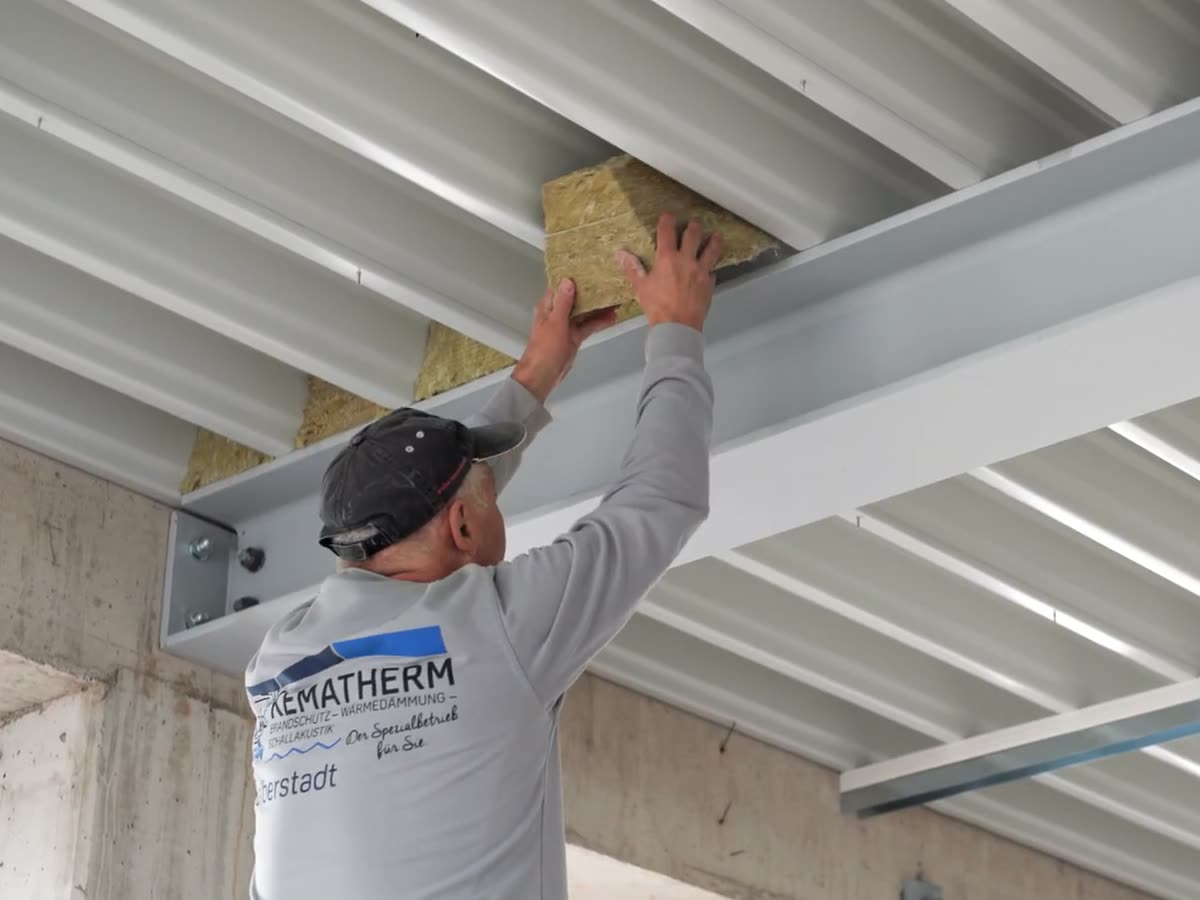

Für die Hohlräume der Trapezsicken über der Stahlkonstruktion werden passgenau A1-Steinwollestücke zugeschnitten und eingesetzt. Die gereinigte Decke wird anschließend mit systemzugelassenem Haftgrund grundiert und der Putz nass in nass aufgetragen.

Der mineralische Brandschutzputz ist nichtbrennbar (A1) und wird im Nassspritzverfahren direkt auf die Konstruktion aufgebracht. Er wirkt zugleich als Schallschutz- und Wärmedämmputz.

Nichtbrennbar A1Trapezsicken verfülltOhne Abhangdecke

Trockenbauwände von Anfang an mitgedacht

Ist später eine Trockenbauwand vorgesehen, werden vor dem Anbringen der Profile feuerfeste Platten an der Deckenkonstruktion befestigt – der Anschluss bleibt brandschutztechnisch sauber.

Oberflächenhärter bei hoher Beanspruchung

Bei besonders hohen mechanischen Ansprüchen kann der Brandschutzputz zusätzlich mit einem Oberflächenhärter verfestigt werden.

Systemdaten

Systemdaten für Trapezkonstruktionen

Werte gemäß KEMATHERM-Datenblatt für den leichten mineralischen Brandschutzputz DOSSOLAN Hoeco F II/1 (Rohdichte ca. 240 kg/m³, allgemeine bauaufsichtliche Zulassung Z-19.16-65).

Schichtdicke F-90

25 mm

Putzdicke für die Feuerwiderstandsklasse F-90-A.

Flächengewicht

ca. 6 kg/m²

Geringe Zusatzlast auf die Konstruktion bei F-90-A.

Zulassung

Z-19.16-65

Allgemeine bauaufsichtliche Zulassung (DIBt) des Putzsystems.

Feuerwiderstandsklasse	Schichtdicke
F-30	15 mm
F-60	20 mm
F-90	25 mm

Die Zulassung des Putzsystems bezieht sich auf definierte Bauteile. Für Trapezblech-Dachkonstruktionen ohne Aufbeton ist der Verwendbarkeitsnachweis gesondert zu führen – wir organisieren diesen Nachweisweg projektbezogen. Die genauen Schichtdicken werden objektbezogen festgelegt.

So funktioniert's

Von der Bestandsdecke zur nachweisfähigen Brandschutzlösung

Bestand aufnehmen

Profilgeometrie, Stahlkonstruktion, Nutzung und geforderte Feuerwiderstandsklasse werden erfasst und bewertet.

Schützen & Sicken verfüllen

Bodenbelag, Fenster und Einrichtung werden abgedeckt. Die Hohlräume der Trapezsicken werden mit passgenau zugeschnittener A1-Steinwolle verfüllt.

Grundieren

Die gereinigte Deckenkonstruktion wird mit systemzugelassenem Haftgrund grundiert – die Basis für den Verbund.

Spritzauftrag & Finish

Auftrag nass in nass im Spritzverfahren, Nachglätten der Anschlüsse, Oberflächennachbehandlung – inklusive Schichtdickenkontrolle und Dokumentation.

Projekt anfragen · in 2 Minuten

Ihre Projektanfrage – in wenigen Schritten

Beantworten Sie ein paar kurze Fragen zu Ihrer Deckenkonstruktion. Wir melden uns mit einer fachlichen Ersteinschätzung.

Schritt 1 von 812 %

Warum beschäftigen Sie sich aktuell mit der Trapezblechkonstruktion?

Wählen Sie den Anlass aus.

Welche Feuerwiderstandsklasse wird gefordert?

Die geforderte Klasse bestimmt den Schichtaufbau.

Um welchen Objekttyp handelt es sich?

Das hilft uns, den Anwendungsfall einzuordnen.

Wie groß ist die Deckenfläche ungefähr?

Eine grobe Schätzung genügt.

Wann soll umgesetzt werden?

Damit wir die Dringlichkeit einordnen können.

In welcher Rolle fragen Sie an?

So erreicht Ihre Anfrage direkt den richtigen Ansprechpartner.

Ergänzende Angaben (optional)

Objekt, Ort oder besondere Anforderungen – alles, was uns hilft.

Fast geschafft – Ihre Kontaktdaten

Wir melden uns i. d. R. innerhalb von 48 Stunden mit einer fachlichen Ersteinschätzung.

Vorname *

Nachname *

Firma *

E-Mail *

Telefon *

Vielen Dank für Ihre Projektanfrage!

Wir haben Ihre Angaben erhalten und melden uns i. d. R. innerhalb von 48 Stunden bei Ihnen. Bei dringenden Fragen erreichen Sie uns unter 03941 68760.

Ihre Angaben werden ausschließlich zur Bearbeitung Ihrer Anfrage verwendet · kostenfrei · unverbindlich

Mineralisch · nichtbrennbar A1DIN 4102 · DIN EN 13501Spezialbetrieb seit 1991

Referenzen

Reale Projekte an anspruchsvollen Konstruktionen

Brandschutzputz an Decken- und Sonderkonstruktionen – umgesetzt an bundesweit bekannten Objekten.

★ Trapezkonstruktion

Neurologie Duisburg – BG Klinikum

Brandschutzputz an einer Trapezkonstruktion – das Referenzobjekt exakt für dieses Thema. Ertüchtigung im sensiblen Klinikbetrieb.

Lessingtheater Wolfenbüttel

Brandschutzputz an Holzdeckenkonstruktion.

Schloss Schwerin

Brandschutzputz an Ziegelhohlsteindeckenkonstruktion.

Universität Hannover

Brandschutzputz an Betonrippendeckenkonstruktion.

Apple Store Berlin

Brandschutzputz an Stahlkonstruktion in denkmalgeschütztem Gebäude.

Flughafen Schönefeld

Brandschutzputz an Stahlsteinkappen-Deckenkonstruktion.

Weitere Referenzen nennen wir Ihnen gern projektbezogen.

Typische Anwendungsfälle bei Trapezblechdächern

In diesen Situationen werden wir häufig beauftragt – mit einer nachweisfähigen und wirtschaftlichen Lösung.

Industrie- und Produktionshallen

Bestandsdächer ohne gültigen Brandschutznachweis.

Logistik- und Lagerhallen

Erhöhte Anforderungen durch Brandlast und Lagergut.

Nutzungsänderung und Umbau

Umnutzung erzwingt eine höhere Feuerwiderstandsklasse.

Parkhäuser und Tiefgaragen

Trapezkonstruktionen mit Anforderungen aus dem Brandschutzkonzept.

Gewerbe- und Hochbau

Trapezdecken und -dächer in Büro- und Gewerbeobjekten.

Stahltragwerk mitertüchtigen

Träger und Stützen können mit demselben System beschichtet werden.

Auflagen von Prüfingenieuren

Forderung nach zusätzlichem Nachweis oder Ertüchtigung.

Sanierung nach Brandereignis

Wiederherstellung des geforderten Feuerwiderstands im Bestand.

Fachwissen

Brandschutz an Trapezblechdächern – Antworten auf typische Planerfragen

Die häufigsten Fragestellungen rund um Brandschutznachweis, Feuerwiderstand und Ertüchtigung im Bestand.

Trapezblechdach auf F90 ertüchtigen

Die Trapezsicken werden mit A1-Steinwolle verfüllt, die Konstruktion grundiert und der mineralische Brandschutzputz im Spritzverfahren aufgetragen. Die Schichtdicke richtet sich nach der geforderten Klasse.

Brandschutznachweis für Trapezkonstruktionen

Trapezblech-Dachkonstruktionen sind brandschutztechnisch ein Sonderfall. Der Verwendbarkeitsnachweis wird projektbezogen geführt und mit Prüfingenieur und Sachverständigem abgestimmt.

Warum Trapezblechdächer brandschutztechnisch ertüchtigt werden müssen

Dünnwandiger Stahl erwärmt sich im Brandfall sehr schnell und verliert früh an Tragfähigkeit. Eine mineralische Schutzschicht verzögert die Erwärmung.

Trapezsicken verfüllen

Die Hohlräume über der Stahlkonstruktion werden mit passgenau zugeschnittener nichtbrennbarer Steinwolle (A1) geschlossen, bevor der Putz aufgetragen wird.

Brandschutzlösung für Industrie und Logistikhallen

Über große Hallenflächen ist der Spritzauftrag direkt an der Konstruktion in der Regel deutlich wirtschaftlicher als eine abgehängte Brandschutzbekleidung.

Trapezdecke ohne Abhangdecke ertüchtigen

Der Putz wird direkt an der Untersicht aufgetragen. Technik, Lüftung und Sprinkler bleiben frei planbar, die lichte Höhe bleibt erhalten.

Stahlträger im Dach mitschützen

Sind Stahlträger und Stützen Teil der Konstruktion, können sie mit demselben mineralischen System beschichtet und gemeinsam ertüchtigt werden.

Mechanisch beanspruchte Flächen

Bei besonders hohen mechanischen Ansprüchen kann die Putzoberfläche mit einem Oberflächenhärter verfestigt werden.

Haftgrund und Verbund

Die gereinigte Konstruktion wird mit systemzugelassenem Haftgrund grundiert. Der Putz wird nass in nass aufgetragen.

Brandschutz, Schallschutz und Wärmedämmung

Der mineralische Putz wirkt in einem Arbeitsgang zugleich als Brandschutz-, Schallschutz- und Wärmedämmputz – in Hallen ein relevanter Nebeneffekt.

Häufige Fragen

Antworten für Planer, Prüfingenieure & Bauherren

Kann Brandschutzputz auf Trapezblech aufgetragen werden?

Ja. Die Hohlräume der Trapezsicken werden zunächst mit passgenau zugeschnittener A1-Steinwolle verfüllt. Anschließend wird die gereinigte Konstruktion mit systemzugelassenem Haftgrund grundiert und der Putz nass in nass im Spritzverfahren aufgetragen.

Welche Feuerwiderstandsklassen sind erreichbar?

Je nach Schichtdicke sind Feuerwiderstandsklassen von F-30 bis F-120 und höher möglich. Die konkrete Schichtdicke wird objektbezogen festgelegt.

Welche Schichtdicke ist erforderlich?

Nach dem KEMATHERM-Datenblatt gelten 15 mm für F-30-A, 20 mm für F-60-A und 25 mm für F-90-A. Die verbindliche Festlegung erfolgt projektbezogen.

Wie hoch ist die Zusatzlast?

Nach dem KEMATHERM-Datenblatt liegt das Flächengewicht bei F-90-A bei ca. 6 kg/m² (DOSSOLAN Hoeco F II/1, Rohdichte ca. 240 kg/m³). Die genaue Zusatzlast wird objektbezogen ermittelt.

Warum müssen die Trapezsicken verfüllt werden?

Die Sicken bilden über der Stahlkonstruktion Hohlräume. Diese werden mit passgenau zugeschnittener, nichtbrennbarer Steinwolle (A1) geschlossen, damit eine durchgehende Schutzschicht entsteht.

Ist der Brandschutzputz brennbar?

Nein. Der mineralische Brandschutzputz besteht aus Schlackenwolle mit Zement als Bindemittel und ist in die Baustoffklasse A1 (nichtbrennbar) nach DIN 4102-1 eingestuft.

Gilt die allgemeine bauaufsichtliche Zulassung auch für Trapezblechdächer?

Die Zulassung des Putzsystems bezieht sich auf definierte Bauteile. Für Trapezblech-Decken ohne Aufbeton und für Stahlbauteile ist der Nachweis der Verwendbarkeit gesondert zu führen. Wir organisieren diesen Nachweisweg projektbezogen.

Was ist bei späteren Trockenbauwänden zu beachten?

Sind Trockenbauwände vorgesehen, werden vor dem Anbringen der Profile feuerfeste Platten an der Deckenkonstruktion befestigt – so bleibt der Anschluss brandschutztechnisch sauber.

Ist eine Abhangdecke erforderlich?

Nein. Der Putz wird direkt an der Untersicht der Trapezkonstruktion aufgetragen. Lüftung, Sprinkler und Technik bleiben frei planbar.

Können Stahlträger mit ertüchtigt werden?

Ja. Sind Stahlträger oder Stützen Teil der Konstruktion, können sie nach Anforderung mit demselben mineralischen Brandschutzputzsystem beschichtet werden.

Was tun bei mechanisch stark beanspruchten Flächen?

Bei besonders hohen mechanischen Ansprüchen kann der Brandschutzputz mit einem Oberflächenhärter verfestigt werden.

Welche Normen gelten?

Maßgeblich sind DIN 4102 (Brandverhalten von Baustoffen und Bauteilen) sowie DIN EN 13501 (europäische Klassifizierung). F 90 nach DIN 4102-2 entspricht REI 90 nach DIN EN 13501-2. Die konkrete Einordnung erfolgt projektbezogen.

Wie weit kann das Material gefördert werden?

Der Putz wird als Sackware angeliefert, in der Maschine aufbereitet und über Förderschläuche bis zu 200 Meter zum Einsatzort transportiert – ein Vorteil in weitläufigen Hallen.

Wie lange dauert die Ausführung?

Ein Montageteam aus zwei Personen bearbeitet je nach Objektbedingungen etwa 200 bis 300 m² Deckenfläche pro Woche. Nach technischer Prüfung erhalten Sie einen realistischen Ausführungszeitraum.

Welche Kosten entstehen?

Die Kosten richten sich nach Konstruktion, Fläche, geforderter Feuerwiderstandsklasse und objektspezifischen Randbedingungen. Auf Basis Ihrer Projektangaben erstellen wir eine belastbare Einschätzung.

Wird die Ausführung dokumentiert?

Ja. Schichtdicken und Ausführung werden dokumentiert, sodass der Brandschutznachweis nachvollziehbar und prüfbar bleibt.

In welchem Gebiet ist KEMATHERM tätig?

KEMATHERM ist seit 1991 als Spezialbetrieb für Brandschutz, Wärmedämmung und Schallakustik tätig und setzt Projekte bundesweit um.
